ローラーバイブレータ

DARシリーズ ローラーバイブレータ

DARローラーバイブレータ
  • 回転タイプの中で最も振動力が強い
  • 小振幅・強振動用ホッパーやシュートなどに最適
  • 振動力無段可変
  • 軽量、省スペース
  • メンテナンスフリー
  • 防爆、防塵、防水
  • 高温使用可能(+200℃まで)
  • DARシリーズ pdfカタログのダウンロード
    面倒な取付工事不要のポータブルバイブレータもございます
    Findeva DARシリーズ ローラーバイブレータ

    DAR【概 要】

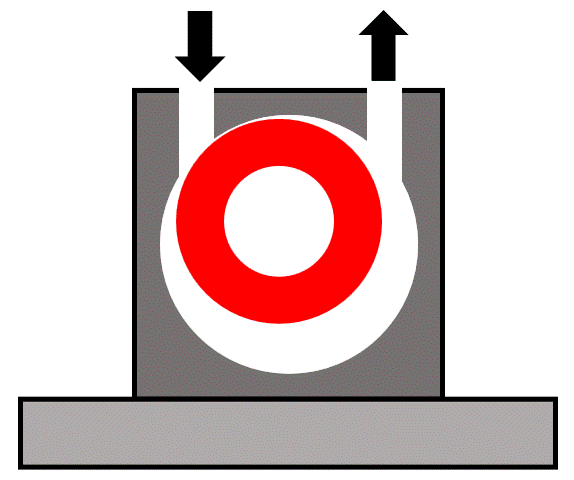

    ●アルミボディ内部をスチールローラーが回転し、遠心力により強力な振動を発生させます。
    ●簡単なバルブ操作による給気エアー圧力の増減で振動数、加振力、振幅の変更が可能です。
    ●簡単な構造で故障が少なく、軽量コンパクトで、メンテナンスコストを最小限に抑えることが出来ます。
    ●スタート、停止はバルブの開閉だけで行えるので、自動システムへの組み込みも容易です。
    ●動力源に電気を使用していないので、爆発の危険がありません。
    用途:樹脂、コンクリートの型への充填、締め固め。コンベヤー減列ガイド、ふるい、充填、脱泡、
    剥離、拡散用など

    DAR【仕 様】

    様式 ローラーバイブレーター
    振動数 7800~38000 vpm
    キャップ材質 特殊ブロンズ
    ハウジング材質 アルミ合金
    潤滑油 給油要 (Oil ISO VG5 = 5 cSt/40℃) タービン油#5を推奨
    モービル VELOCITE、SHELL Tellus Oil C5、日石 スピノックス、など
    供給エアー圧力 2~6 bar(0.2MPa~0.6MPa)
    供給エアー条件 エアーラインフィルター(50μm)を使用のこと
    周囲温度 +5℃~+200℃
    騒音レベル 75~100dBA (サイレンサー装着時)

    DAR【性 能】

    Type エアー消費量
    Nl/min
    振動数
    vpm
    振動力
    N
    0.4 MPa 0.4 MPa 0.4 MPa
    DAR-2 140 38000 3380
    DAR-3 200 32000 4560
    DAR-4 250 22500 4610
    DAR-5 270 15000 4640
    DAR-6 320 10000 6860
    DAR-7 350 9800 9500

    DAR【寸 法】

    Type A
    mm
    B
    mm
    C
    mm
    D
    mm
    E
    mm
    F
    mm
    G
    配管
    H
    配管
    重量
    kg
    DAR-2 50 30 86 68 12 7 G1/8" G1/8" 0.370
    DAR-3 65 36 113 90 16 9 G1/4" G1/4" 0.760
    DAR-4 80 40 128 102 16 11 G1/4" G1/4" 1.270
    DAR-5 100 52 160 130 20 13 G3/8" G3/8" 2.450
    DAR-6 120 62 194 152 24 17 G3/8" G3/8" 4.700
    DAR-7 120 77 194 152 24 17 G3/8" G3/8" 5.700
