Vibtec VTP25 エアーノッカー(連続衝撃式エアーバイブレータ)

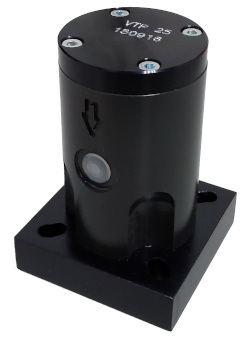

VTP25インパクトバイブレータ
  • 非常にコンパクトな連続衝撃式エアーノッカーです。
  • 短時間でも打撃数が多く、十分な衝撃効果が得られます。
  • タイマーなど必要とせず、瞬時スタート、瞬時停止が可能です
  • 打撃プレートを取外すとエアークッションバイブレータに変身
  • 駆動源はエアーのみで防爆仕様です。
    VTPシリーズ pdfカタログのダウンロード
    取付工事不要のポータブルバイブレータもございます
  • VTP25インパクトバイブレータ

    VTL【概 要】

    ●FINDEVA VTP25シリーズバイブレータは1台でエアークッション式と連続衝撃式の2つの目的に使えるユニークな ピストンバイブレータです。
    ●納入時は連続衝撃式バイブレータモードに設定されていますが、 底面のベースプレートを外し内部の溝に埋め込まれた衝撃プレートを外すことで、簡単にエアークッション式 バイブレータモードに変身させることができます。
    ●連続衝撃式エアーバイブレーターは高価なコントローラーなどをまったく必要とせず、マルチインパクトを発生することができ、 一般的な単衝撃式エアーノッカー(シングルインパクトタイプ)よりも単位時間当たりの衝撃数が非常に多いため、短時間で衝撃効果を発揮できます。
    ●衝撃プレートは特殊硬質樹脂製を標準装備。オプションの 柔軟性 のあるウレタンゴム製衝撃プレートを1個サービス添付(同梱)  しています。
    ●VTP25シリーズは「オイルフリー」仕様です。
    用途:ケミカル紛体、食品紛体、砂などのブリッジ防止に有効です。駆動源はエアーのみで防爆仕様です。

    VTP25 エアーノッカー【仕 様】

    様式 連続衝撃式/エアークッション式両用エアーバイブレータ
    ハウジング材質 ハードコートアルミ(アルマイト処理)
    ピストン材質 ステンレス
    プレート部材質 アルミ合金(+硬質ウレタンゴム:連続打撃モード時)
    潤滑油 必要。給油(Oil ISO VG5 = 5 cSt/40℃) タービン油#5を推奨
    供給エアー圧力 2~6 bar(0.2MPa~0.6MPa)
    供給エアー条件 エアーラインフィルタおよびルブリケータを使用のこと(ドライエアー厳禁)
    周囲温度 +5℃~+50℃

    VTP25 エアーノッカー【性 能】

    Type エアー消費量
    Nl/min
    振動数
    vpm
    振動力
    N
    0.4 MPa 0.4 MPa 0.4 MPa
    VTP25(無衝撃時) 56 3200 164
    VTP25(連続衝撃時) 72 6900 310

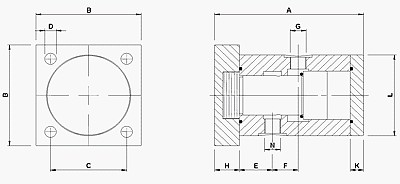

    VTP25 エアーノッカー【寸 法】

    Type A
    mm
    B
    mm
    C
    mm
    φD
    mm
    E
    mm
    F
    mm
    G
    IN
    N
    OUT
    H
    mm
    K
    mm
    φL
    mm
    重量
    kg
    VTP25 90 63.5 46 6.5 20 15.5 G1/8" G1/8" 15 8 51 0.635
