    Findeva VTLシリーズ ピストンバイブレータ

    VTL【概 要】

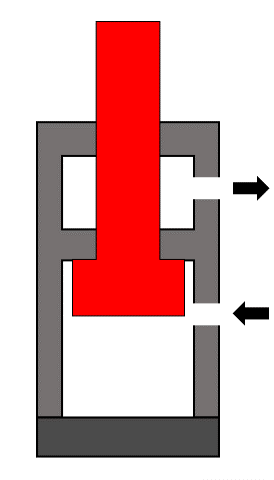

    ●ピストンバイブレーターVTLシリーズは、エアークッションタイプの内蔵ピストンの往復運動からリニア振動を発生させます。
    ●VTLシリーズは、ユニークなロッド突出式バイブレータで様々なアプリケーションに使われます。
    ●振動数、振動力、振幅などの調整には特別なコントロール装置は不要。フィルタ・レギュレータ・ルブリケータを用意すれば、振動数・振動力は簡単に調整できます。
    ●稼動部品が少なく、メンテナンスコストを最小限に抑えることが出来、瞬時停止機能があるので、手動や自動システムへの組み込みも容易です。
    ●VTLピストンバイブレーターは騒音レベルが非常に低く、空気消費量が非常に少なく、地球環境にやさしい設計となっています。
    用途:ホッパー、コンベヤーガイド、シュート、振動フィーダー、振動テーブルなどの詰まり防止、搬送、ばらし、充填、集合、整列、散布、脱泡用など。

    VTL【仕 様】

    様式 ピストンバイブレーター(ピストンロッド突出型)
    振動数 1200~2900 vpm
    ピストン 耐磨耗鋼
    ハウジング 耐磨耗鋼、または白色樹脂
    潤滑油 必要。給油には (Oil ISO VG5 =5 cSt/40℃) タービン油#5を推奨
    モービル VELOCITE、日石 スピノックス、出光ダフニー など
    供給エアー圧力 2~6 bar(0.2MPa~0.6MPa)
    供給エアー条件 エアーラインフィルター(5μm)を使用のこと(ドライエアー厳禁)
    周囲温度 +5℃~+100℃ (樹脂ハウジングはMax.50℃ )
    騒音レベル max.80dBA (サイレンサー装着時)

    VTL【性 能】

    Type エアー消費量
    Nl/min
    振動数
    vpm
    振動力
    N
    0.4 MPa 0.4 MPa 0.4 MPa
    VTL-155 40 2380 72
    VTL-165 37 2450 76
    VTL-255 109 1670 214
    VTL-405 240 1700 343
    VTL-555 419 1970 961
    VTL-855 635 2280 1137
    VTL-1105 740 2625 2619

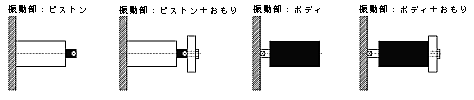

    付加おもり取付け参考図

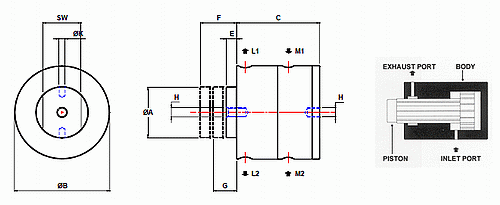

    VTL【寸 法】

    Type A
    mm
    B
    mm
    C
    mm
    E
    mm
    F
    mm
    G
    mm
    H
    K
    mm
    L1
    L2
    M1
    M2
    SW
    mm
    重量
    kg
    VTL-
    155
    16.0 50 114 9 43 15.0 M10 - 1/8" - 1/8" - 13 0.52
    VTL-
    165
    16.5 49 111 5 40 18.5 M10 - 1/8" - 1/8" - 14 1.49
    VTL-
    255
    25.5 64 140 9 54 27.5 M16 - 1/4"

    -

    1/4" - 22 3.19
    VTL-
    405
    40.5 84 140 12 57 24.0 M16 - 3/8"   1/4" - 32 5.47
    VTL-
    555
    55.5 115 125 17 54.7 19.8 M20 - 3/8" - 3/8" - 46 7.82
    VTL-
    855
    85.5 160 122 20 54.7 16.8 M20 12.7 3/8" 3/8" 3/8" - - 16.91
    VTL-
    1105
    110.5 200 122 22 54.7 14.3 M20 12.7 1/2" 1/2" 1/2" 3/8" - 25.83
