ピストンバイブレータ

FALシリーズ ピストンバイブレータ 『オイルフリー』

FALピストンバイブレータ
  • オイルフリーでメンテナンスフリー
  • ピストン突出タイプなので応用範囲が広い
  • 振動数が低く、振動力が大きい
  • 振動数、振動力など容易に調節可能
  • エアー消費が少なく、騒音レベルが低い
  • 瞬時スタート、瞬時停止が可能
  • 防爆、防滴、防塵
  • FALシリーズ pdfカタログのダウンロード
    取付工事不要のポータブルバイブレータもございます
    Findeva FALシリーズ ピストンバイブレータ 『オイルフリー』

    FAL【概 要】

    ●ピストンバイブレーターFALシリーズは、エアークッションタイプの内蔵ピストンの往復運動からリニア振動を発生させます。
    ●FALシリーズは、ユニークなロッド突出式バイブレータで様々なアプリケーションに使われます。
    ●振動数、振動力、振幅などの調整には特別なコントロール装置は不要。フィルタ・レギュレータ・ルブリケータを用意すれば、振動数・振動力は簡単に調整できます。
    ●FALピストンバイブレーターはオイルフリーで、食品、薬品工場向けに最適です
    ●稼動部品が少なく、メンテナンスコストを最小限に抑えることが出来、瞬時停止機能があるので、手動や自動システムへの組み込みも容易です。
    ●FALピストンバイブレーターは騒音レベルが非常に低く、空気消費量が非常に少なく、地球環境にやさしい設計となっています。
    用途:オイルフリーで低騒音のため、食品工業、薬品工業に最適。ホッパー、コンベヤーガイド、シュート、振動フィーダー、振動テーブルなどの詰まり防止、搬送、ばらし、充填、集合、整列、散布、脱泡用など。

    FAL【仕 様】

    様式 ピストンバイブレーター(ピストンロッド突出型)
    振動数 1130~3400 vpm
    ピストン ステンレス
    ハウジング ハードアノダイズドアルミ
    潤滑油 オイルフリー仕様(ドライエアー厳禁)
    供給エアー圧力 2~6 bar(0.2MPa~0.6MPa)
    供給エアー条件 エアーラインフィルター(5μm)を使用のこと(ドライエアー厳禁)
    周囲温度 +5℃~+150℃
    騒音レベル 60~80dBA (サイレンサー装着時)

    FAL【性 能】

    Type エアー消費量
    Nl/min
    振動数
    vpm
    振動力
    N
    0.4 MPa 0.4 MPa 0.4 MPa
    FAL-8 18 2900 30
    FAL-18 40 1900 140
    FAL-25 110 1550 265
    FAL-35 220 1550 340

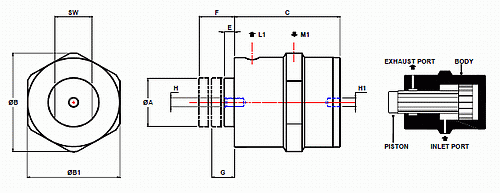

    FAL【寸 法】

    Type A
    mm
    B
    mm
    B1
    mm
    C
    mm
    E
    mm
    F
    mm
    G
    mm
    SW
    mm
    H
    ネジ
    H1
    ネジ
    L1
    OUT
    M1
    IN
    重量
    kg
    FAL-8 8 25 20 91 5 32 24 7 M5 M6 M5 M5 0.1
    FAL-18 18 53 48 117 8 46 32 14 M10 M10 G1/8" G1/8" 0.73
    FAL-25 25 69 60 139 8 50 38 22 M16 M16 G1/4" G1/4" 1.41
    FAL-35 35 88 78 140 12 55 41 27 M16 M16 G1/4" G1/4" 2.56
