FPLF小型シリーズ ピストンバイブレータ 『オイルフリー』

FALピストンバイブレータ
  • 新製品:高さ最小のFPLF-12-XS型近日発売(高さ50mm)
  • オイルフリーでメンテナンスフリー
  • 小型ながら、振動数が低く、振動力が大きい
  • 振動数、振動力など容易に調節可能
  • エアー消費が少なく、騒音レベルが低い
  • 瞬時スタート、瞬時停止が可能
  • 防爆、防滴、防塵
  • FPLF小型シリーズ pdfカタログのダウンロード
    取付工事不要のポータブルバイブレータもございます
    Findeva FPLF小型シリーズ ピストンバイブレータ 『オイルフリー』

    FPLF小型【概 要】

    ●ピストンバイブレーターFPLFシリーズは、エアークッションタイプの内蔵ピストンの往復運動からリニア振動を発生させます。
    ●振動数、振動力、振幅などの調整には特別なコントロール装置は不要。フィルタ・レギュレータさえ用意すれば、振動数・振動力は簡単に調整できます。
    ●稼動部品が少なく、メンテナンスコストを最小限に抑えることが出来、瞬時停止機能があるので、手動や自動システムへの組み込みも容易です。
    ●FPLFピストンバイブレーターはオイルフリーで、FDA(米国食品薬品局)ガイドラインに適合しており、食品、薬品工場向けに最適です
    ●FPLFピストンバイブレーターは騒音レベルが非常に低く、空気消費量が非常に少なく、地球環境にやさしい設計となっています。
    用途:オイルフリーで低騒音のため、食品工業、薬品工業に最適。ホッパー、コンベヤーガイド、シュート、振動フィーダー、振動テーブルなどの詰まり防止、搬送、ばらし、充填、集合、整列、散布、脱泡用など。

    FPLF小型【仕 様】

    様式 ピストンバイブレーター(ピストン密閉型)
    振動数 3000~11500 vpm
    ピストン クロムメッキ真鍮
    ハウジング ハードアノダイズドアルミ合金
    潤滑油 オイルフリー仕様(ドライエアー厳禁)
    供給エアー圧力 2~6 bar(0.2MPa~0.6MPa)
    供給エアー条件 エアーラインフィルター(5μm)を使用のこと(ドライエアー厳禁)
    周囲温度 +5℃~+50℃
    騒音レベル 51~74 dBA (サイレンサー装着時)

    FPLF小型【性 能】

    Type エアー消費量
    Nl/min
    振動数
    vpm
    振動力
    N
    0.4 MPa 0.4 MPa 0.4 MPa
    FPLF-12XS 6 9000 48
    FPLF-12-S 7.5 7800 70
    FPLF-12-M 4 6000 58
    FPLF-18-S 33 6400 134
    FPLF-18-M 28 5000 134
    FPLF-25-S 54 4300 270
    FPLF-25-M 50 3800 364
    FPLF-35-S 101 4700 668
    FPLF-35-M 83 4000 778

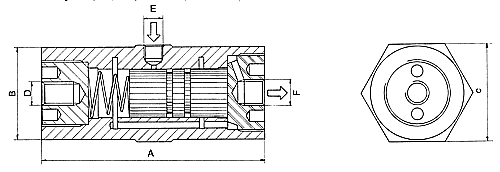

    FPLF小型【寸 法】

    Type Amm Bmm CSW Dmm ネジ F
    ネジ
    ハウジング
    kg
    ピストン
    kg
    合計
    kg
    FPLF-12XS 50 31 34 M8 G1/8" G1/8" 0.125 0.02 0.145
    FPLF-12-S 71 31 34 M8 G1/8" G1/8" 0.125 0.02 0.145
    FPLF-12-M 81 31 34 M8 G1/8" G1/8" 0.14 0.03 0.17
    FPLF-18-S 81 40 42 M10 G1/8" G1/8" 0.22 0.06 0.28
    FPLF-18-M 94 40 42 M10 G1/8" G1/8" 0.26 0.08 0.34
    FPLF-25-S 98 48 50 M12 G1/8" G1/4" 0.375 0.155 0.53
    FPLF-25-M 116 48 50 M12 G1/8" G1/4" 0.435 0.215 0.65
    FPLF-35-S 98 58 65 M12 G1/4" G1/4" 0.53 0.315 0.845
    FPLF-35-M 116 58 65 M12 G1/4" G1/4" 0.61 0.43 1.04
