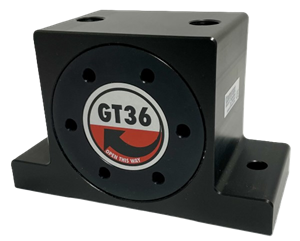

GTシリーズ タービンバイブレータ 『完全オイルフリー』
■取付工事不要なポータブルバイブレータもございます |
|
GTシリーズ【概 要】
|

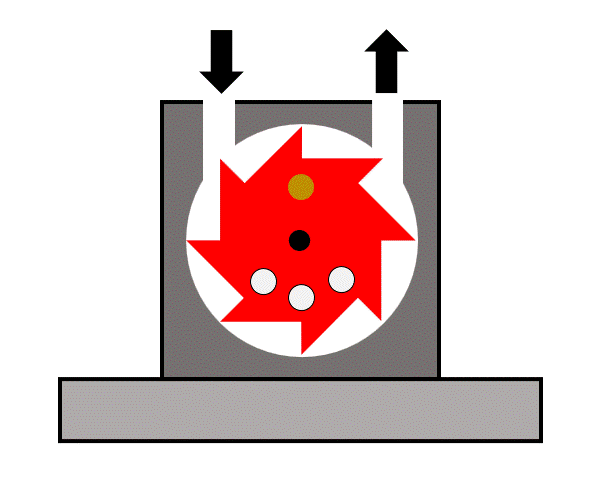

●アルミボディ内にタービンがベアリングで支えられており、ローターの空間部と高密度部との重量アンバランスにより遠心力を発生させます。 ●簡単なバルブ操作による給気エアーの増減で振動数、加振力、振幅の変更が可能です。 ●簡単な構造のため故障が少なく、軽量コンパクトで、メンテナンスコストを最小限に抑えることが出来ます。 ●スタート、停止はバルブの開閉だけで行えるので、自動システムへの組み込みも容易です。 ●動力源に電気を使用していないので、爆発の危険がありません。 用途：完全オイルフリーで低騒音のため、食品工業、薬品工業、半導体工業に最適。 コンベヤー減列ガイド、ふるい、充填、脱泡、剥離、拡散用など |
GTシリーズ【仕 様】
| 様式 | タービンバイブレーター |
|---|---|
| 振動数 | 5600～46000 vpm |
| キャップ材質 | アルミ＋ハードコーティング |
| ハウジング材質 | アルミ合金ボディ |
| 潤滑油 | 完全オイルフリー（オイル厳禁） |
| 供給エアー圧力 | 2～6 bar(0.2 MPa～0.6 MPa) |
| 供給エアー条件 | エアーラインフィルター（50μm）を使用のこと |
| 周囲温度 | +5℃～.+150℃ |
| 騒音レベル | 60～75 dBA (サイレンサー装着時) |
GTシリーズ【性 能】
| Type | 振動数 vpm |
振動力 N |
エアー消費量 Nl/min |
|---|---|---|---|
| 0.4 MPa | 0.4 MPa | 0.4 MPa | |
| GT-4 | 15000 | 180 | 58 |
| GT-6 | 12000 | 175 | 58 |
| GT-8 | 42000 | 2060 | 80 |
| GT-10 | 35000 | 1390 | 80 |
| GT-13 | 30000 | 2440 | 200 |
| GT-16 | 21500 | 2090 | 200 |
| GT-20 | 20000 | 4040 | 325 |
| GT-25 | 15500 | 3510 | 325 |
| GT-30 | 14000 | 5430 | 530 |
| GT-36 | 10000 | 5360 | 530 |
| GT-40 | 8800 | 7300 | 700 |
| GT-48 | 7500 | 7700 | 700 |
GTシリーズ【寸 法】
| Type | A mm |
B mm |
C mm |
D mm |
E mm |
F mm |
G 配管 |
H 配管 |
重量 kg |
|---|---|---|---|---|---|---|---|---|---|
| GT-4 | 40 | 28 | 70 | 56 | 10.5 | 6 | G1/8" | G1/8" | 0.165 |
| GT-6 | 40 | 28 | 70 | 56 | 10.5 | 6 | G1/8" | G1/8" | 0.170 |
| GT-8 | 50 | 33 | 86 | 68 | 12 | 7 | G1/8" | G1/8" | 0.250 |
| GT-10 | 50 | 33 | 86 | 68 | 12 | 7 | G1/8" | G1/8" | 0.255 |
| GT-13 | 65 | 42 | 113 | 90 | 16 | 9 | G1/4" | G1/4" | 0.565 |
| GT-16 | 65 | 42 | 113 | 90 | 16 | 9 | G1/4" | G1/4" | 0.580 |
| GT-20 | 80 | 56 | 128 | 104 | 16 | 9 | G1/4" | G1/4" | 1.090 |
| GT-25 | 80 | 56 | 128 | 104 | 16 | 9 | G1/4" | G1/4" | 1.120 |
| GT-30 | 100 | 73 | 160 | 130 | 20 | 11 | G3/8" | G3/8" | 2.200 |
| GT-36 | 100 | 73 | 160 | 130 | 20 | 11 | G3/8" | G3/8" | 2.300 |
| GT-40 | 120 | 83 | 194 | 152 | 24 | 17 | G3/8" | G3/8" | 3.690 |
| GT-48 | 120 | 83 | 194 | 152 | 24 | 17 | G3/8" | G3/8" | 3.890 |
