FP大型シリーズ ピストンバイブレータ
 |
|
FP大型 ピストンバイブレータ【概 要】
|
●ピストンバイブレーターFPシリーズは、エアークッションタイプの内蔵ピストンの往復運動からリニア振動を発生させます。 ●振動数、振動力、振幅などの調整には特別なコントロール装置は不要。フィルタ・レギュレータ・ルブリケータを用意すれば、振動数・振動力は簡単に調整できます。 ●稼動部品が少なく、メンテナンスコストを最小限に抑えることが出来、瞬時停止機能があるので、手動や自動システムへの組み込みも容易です。 ●FPピストンバイブレーターは騒音レベルが非常に低く、空気消費量が非常に少なく、地球環境にやさしい設計となっています。 用途：ホッパー、コンベヤーガイド、シュート、振動フィーダー、振動テーブルなどの詰まり防止、搬送、ばらし、充填、集合、整列、散布、脱泡用など。 |
FP大型 ピストンバイブレータ【仕 様】
| 様式 | ピストンバイブレーター（ピストン密閉型） |
|---|---|
| 振動数 | 1800～2800 c/min |
| ピストン | ブロンズ |
| ハウジング | ハードアノダイズドアルミ合金 |
| 潤滑油 | 必要。 給油 (Oil ISO VG5 = 5 cSt/40℃) タービン油#5を推奨 モービル VELOCITE、日石 スピノックス、出光 ダフニー など |
| 供給エアー圧力 | 2～6 bar(0.2MPa～0.6MPa) |
| 供給エアー条件 | エアーラインフィルター（5μm）を使用のこと |
| 周囲温度 | +5℃～+50℃ |
| 騒音レベル | 70～92 dBA (サイレンサー装着時) |
FP大型 ピストンバイブレータ【性 能】
| Type | エアー消費量 Nl/min |
振動数 vpm |
振動力 N |
|---|---|---|---|
| 0.4 MPa | 0.4 MPa | 0.4 MPa | |
| FP-50-M | 120 | 2300 | 970 |
| FP-60-M | 180 | 2400 | 1400 |
| FP-95-M | 300 | 2400 | 4060 |

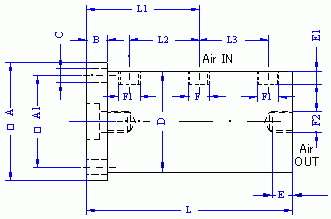

FP大型 ピストンバイブレータ【寸 法】
| Type | A mm |
A1 mm |
B mm |
C mm |
D mm |
E mm |
E1 mm |
F IN |
F1 Option |
F2 OUT |
L mm |
L1 mm |
L2 mm |
L3 mm |
重量 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FP-50-M | 90 | 72 | 20 | 8.8 | 84 | 13 | 10 | G1/4" | G1/4" | G1/4" | 154 | 78.5 | 41.5 | 41.5 | 3.250 |
| FP-60-M | 110 | 90 | 20 | 8.8 | 94 | 13 | 10 | G1/4" | G3/8" | G1/4" | 154 | 78.5 | 41.5 | 41.5 | 4.250 |
| FP-95-M | 150 | 124 | 19 | 13 | 140 | - | 12 | G3/8" | G3/8" | - | 156 | 77.5 | 35.0 | 35.0 | 9.500 |
