Kシリーズ　ボールバイブレータ

Kボールバイブレータ
　　
  • メンテナンスフリー
  • 水平、垂直方向に取付可能
  • 振動力無段可変
  • 軽量、省スペース
  • 防爆、防塵、防水
  • 高温使用（100℃まで）
  • 回転タイプの中で最も安価
    • ■Kシリーズ pdfカタログのダウンロード acrobat
    ■面倒な取付工事不要のポータブルバイブレータもございます
    		 Findeva Kシリーズ　ボールバイブレータ

    K【概　要】

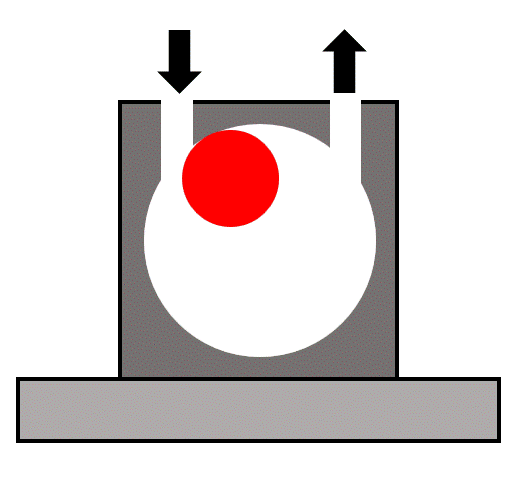

    ●アルミボディ内部の溝をスチールボールが回転し、遠心力により振動を発生させます。
    ●簡単なバルブ操作による給気エアーの増減で振動数、加振力、振幅の変更が可能です。
    ●簡単な構造で故障が少なく、軽量コンパクトで、メンテナンスコストを最小限に抑えることが出来ます。
    ●スタート、停止はバルブの開閉だけで行えるので、自動システムへの組み込みも容易です。
    ●動力源に電気を使用していないので、爆発の危険がありません。
    用途：コンベヤー減列ガイド、ふるい、充填、脱泡、剥離、拡散用など。

    K【仕　様】

    様式 ボールバイブレーター
    振動数 7300～35000 vpm
    キャップ材質 ポリアミド
    ハウジング材質 アルミ合金
    潤滑油 必要
    供給エアー圧力 2～6 bar(0.2MPa～0.6MPa)
    供給エアー条件 エアーラインフィルター（50μm）装着のこと
    周囲温度 +5℃～+100℃
    騒音レベル 75～95 dBA (サイレンサー装着時)

    K【性　能】

    Type エアー消費量
    Nl/min    		 振動数
    vpm    		 振動力
    N
    0.4 MPa 0.4 MPa 0.4 MPa
    K-8 145 31000 260
    K-10 150 28000 470
    K-13 158 18500 550
    K-16 200 17000 800
    K-20 230 14500 1220
    K-25 290 12200 1570
    K-30 375 9700 2470
    K-36 475 9000 3150

    K【寸　法】

    Type A
    mm     		B
    mm     		C
    mm     		D
    mm     		E
    mm     		F
    mm     		G
    mm     		H
    配管     		重量
    kg
    K-8 50 20 86 68 12 7 40 G1/4" 0.130
    K-10 50 20 86 68 12 7 40 G1/4" 0.130
    K-13 65 24 113 90 16 9 50 G1/4" 0.260
    K-16 65 27 113 90 16 9 50 G1/4" 0.300
    K-20 80 33 128 104 16 9 60 G1/4" 0.530
    K-25 80 38 128 104 16 9 60 G1/4" 0.630
    K-30 100 44 160 130 20 11 80 G3/8" 1.130
    K-36 100 50 160 130 20 11 80 G3/8" 1.340
