ステンレスバイブレータ

ステンレス タービンバイブレータ 『オイルフリー』

  • ステンレス製で食品、製薬工場向けに最適
    FDA(米国食品医薬品局)ガイドライン適合品
  • 完全オイルフリーでメンテナンスフリー
  • 回転タイプの中で、最も騒音レベルが低い
  • 高速で振動力が大きい
  •
  • 振動力無段可変
  • 軽量、省スペース
  • 防爆、防塵、防水
  • 高温使用(120℃まで)

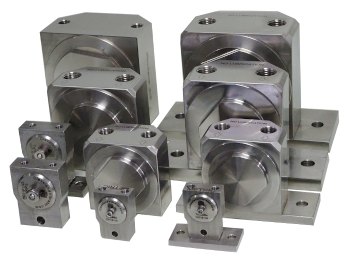

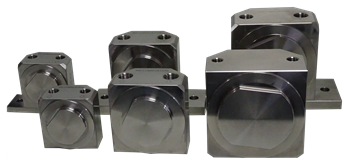

Findeva ステンレスタービンバイブレータ 『オイルフリー・ステンレス』
ステンレスシリーズカタログのダウンロード acrobat

ステンレスシリーズ 概要 【CVC製超小型CVT型 FINDEVA製GT型】

●食品工場用に設計されており、ステンレス製で凹凸が少ないため、洗浄しやすい構造です。
●ステンレスボディ内にタービンがベアリングで支えられており、ローターの空間部と高密度部との重量アンバランスにより遠心力を発生させます。
●簡単なバルブ操作による給気エアー圧の増減で振動数、加振力、振幅の変更が可能です。
●簡単な構造のため故障が少なく、軽量コンパクトで、メンテナンスコストを最小限に抑えることが出来ます。
●スタート、停止はバルブの開閉だけで行えるので、自動システムへの組み込みも容易です。
●動力源に電気を使用していないので、爆発の危険がありません。
用途:食品工場、薬品工場、半導体製造工場向けに最適。
コンベヤー減列ガイド、ふるい、充填、脱泡、剥離、拡散用など

ステンレスシリーズ 共通仕様 【CVC製超小型CVT型 FINDEVA製GT型】

様式 ステンレス製タービンバイブレーター
キャップ材質 ステンレス
ハウジング材質 ステンレス
潤滑油 完全オイルフリー(オイル厳禁)
供給エアー圧力 2~6bar(.0.2MPa~0.6MPa)
供給エアー条件 エアーラインフィルター(50μm)を使用のこと
周囲温度 +5℃~+120℃
騒音レベル 60~75 dBA (サイレンサー装着時)

ステンレスシリーズ 性能 【CVC製超小型CVT型 FINDEVA製GT型】


Type
(本体材質)
振動数
vpm
振動力
N
エアー消費量
Nl/min
0.28MPa 0.41MPa 0.55MPa 0.28MPa 0.41MPa 0.55MPa 0.28MPa 0.41MPa 0.55MPa
CVT1SM 18500 19250 20000 43.1 46.7 50.4 12.5 17.3 22.8
CVT1SMF 18500 19250 20000 43.1 46.7 50.4 12.5 17.3 22.8
CVT10SM 19400 20500 20900 95.0 106.1 110.1 13.8 30.8 39.9
CVT10SMF 19400 20500 20900 95.0 106.1 110.1 13.8 30.8 39.9

Type 振動数
vpm
振動力
N
エアー消費量
Nl/min
0.2 MPa 0.4 MPa 0.6 MPa 0.2 MPa 0.4 MPa 0.6 MPa 0.2 MPa 0.4 MPa 0.6 MPa
GT-10-RF 27000 33000 37000 800 1400 2400 46 80 112
GT-10-SS 27000 33000 37000 800 1400 2400 46 80 112
GT-16-RF 20000 23000 27500 1700 2500 3800 120 200 290
GT-16-SS 20000 23000 27500 1700 2500 3800 120 200 290
GT-25-RF 14000 17000 19500 2500 4200 5700 185 325 455
GT-25-SS 14000 17000 19500 2500 4200 5700 185 325 455

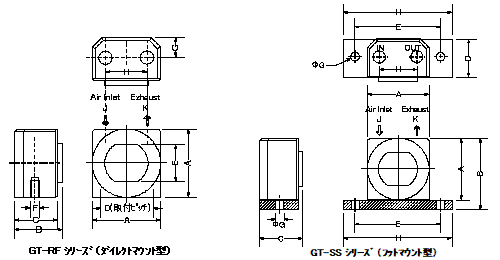

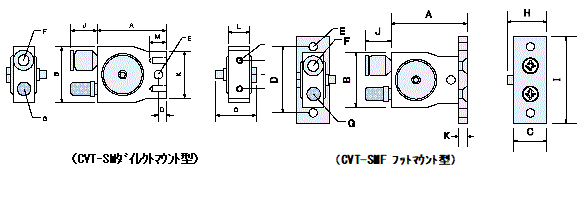

ステンレスシリーズ 寸法 【CVC製超小型CVT型 FINDEVA製GT型】




Type A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
配管
重量
kg
GT-10-RF 49 38 32 36 27 M6 15.5 28.5 G1/8" 0.525
GT-10-SS 46 55 38 30 68 6 7 86 G1/8" 0.625
GT-16-RF 64 45 39 48 36 M8 20.5 39.0 G1/4" 1.002
GT-16-SS 64 75 45 40 90 10 9 113 G1/4" 1.307
GT-25-RF 78 55 49 60 50 M10 27.5 50.0 G1/4" 1.807
GT-25-SS 78 88 55 50 104 10 9 128 G1/4" 2.284
