FPLF大型シリーズ ピストンバイブレータ 『オイルフリー』
 ■面倒な取付工事不要のポータブルバイブレータもございます |
|
FPLF大型【概 要】
|

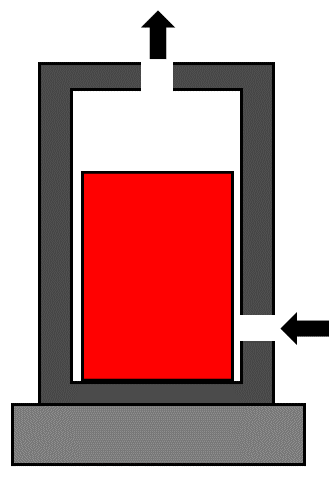

●ピストンバイブレーターFPLFシリーズは、エアークッションタイプの内蔵ピストンの往復運動からリニア振動を発生させます。 ●振動数、振動力、振幅などの調整には特別なコントロール装置は不要。フィルタ・レギュレータさえ用意すれば、振動数・振動力は簡単に調整できます。 ●稼動部品が少なく、メンテナンスコストを最小限に抑えることが出来、瞬時停止機能があるので、手動や自動システムへの組み込みも容易です。 ●FPLFピストンバイブレーターはオイルフリーで、FDA（米国食品薬品局）ガイドラインに適合しており、食品、薬品工場向けに最適です ●FPLFピストンバイブレーターは騒音レベルが非常に低く、空気消費量が非常に少なく、地球環境にやさしい設計となっています。 用途：オイルフリーで低騒音のため、食品工業、薬品工業に最適。ホッパー、コンベヤーガイド、シュート、振動フィーダー、振動テーブルなどの詰まり防止、搬送、ばらし、充填、集合、整列、散布、脱泡用など。 |
FPLF大型【仕 様】
| 様式 | ピストンバイブレーター（ピストン密閉型） |
|---|---|
| 振動数 | 1800～2800 vpm |
| ピストン | クロムメッキ真鍮 |
| ハウジング | ハードアノダイズドアルミ合金 |
| 潤滑油 | 完全オイルフリーただし、長寿命化には潤滑油使用が有利 |
| 供給エアー圧力 | 2～6 bar(0.2MPa～0.6MPa) |
| 供給エアー条件 | エアーラインフィルター（5μm）を使用のこと |
| 周囲温度 | +5℃～+50℃ |
| 騒音レベル | 70～92 dBA (サイレンサー装着時) |
FPLF大型【性 能】
| Type | エアー消費量 Nl/min |
振動数 vpm |
振動力 N |
|---|---|---|---|
| 0.4 MPa | 0.4 MPa | 0.4 MPa | |
| FPLF-50-M | 120 | 2300 | 970 |
| FPLF-60-M | 180 | 2400 | 1400 |
| FPLF-95-M | 300 | 2400 | 4060 |
FPLF大型【寸 法】
| Type | A mm |
A1 mm |
B mm |
C mm |
D mm |
E mm |
E1 mm |
F IN |
F1 Option |
F2 OUT | L mm |
L1 mm |
L2 mm |
L3 mm |
重量 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FPLF-50-M | 90 | 72 | 20 | 8.8 | 84 | 13 | 10 | G1/4" | G1/4" | G1/4" | 154 | 78.5 | 41.5 | 41.5 | 3.250 |
| FPLF-60-M | 110 | 90 | 20 | 8.8 | 94 | 13 | 10 | G1/4" | G3/8" | G1/4" | 154 | 78.5 | 41.5 | 41.5 | 4.250 |
| FPLF-95-M | 150 | 124 | 19 | 13 | 140 | - | 12 | G3/8" | G3/8" | - | 156 | 77.5 | 35.0 | 35.0 | 9.400 |
