ポータブルバイブレータ

PVシリーズ 真空吸着クランプ式 ポータブルバイブレータ

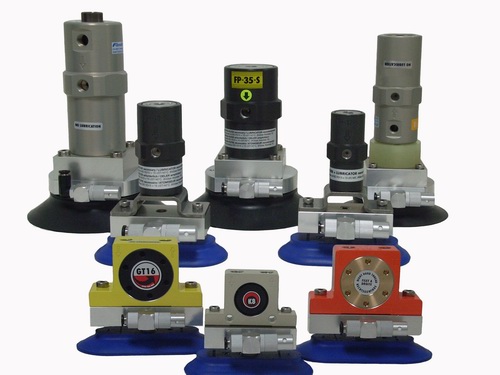

【PVシリーズ 吸着クランプ式ポータブルバイブレータ】
バキュームクランプ式バイブレータは、溶接できない場合や一時的に振動状態を確認したい場合、1個のバイブレータを複数の箇所で使いまわしたい時などに非常に便利です。圧縮空気を使ったエアーエジェクター方式で真空を手軽に発生でき、非常に手軽にポータブルバイブレータとしてお使いいただけます。パッドの吸着相手の面は平面のみならず、ホッパーや配管などの曲面(管の直径100mm以上)で吸着・振動することができるタイプもございます。弊社では、各種エアーバイブレータとバキュームクランプをあらかじめセットにしたポータブルバイブレータを多数取り揃えております。

ポータブルバイブレータ
上の動画は、直径100mm以上の配管に吸着可能なポータブルバイブレータのイメージです。垂直面、水平面、木材、レンガ、プラスチックなど通常バイブレータを固定できない場所でも真空吸着出来る所なら振動を与えることができます。

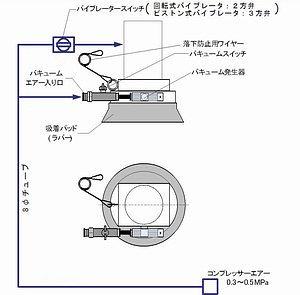

PVシリーズ 組立配管イメージ(エアー源とチューブを準備するだけでOKです)


PVシリーズはセット販売のみとなります(吸着クランプ単体での販売はしておりません)

※下表のPVセット型式をクリックすれば、各型式ポータブルバイブレータの詳細表示。
※セット内容のバイブレータ本体型式をクリックすれば、各バイブレータ単体の詳細表示。
振動様式 PVセット セット内容
型式 バイブレータ本体 吸着クランプ ホースセット

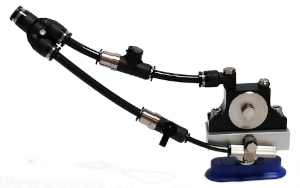

回転式 CVT-PVacrobat CVT1SM/10SM/22P A0 スタートバルブ付

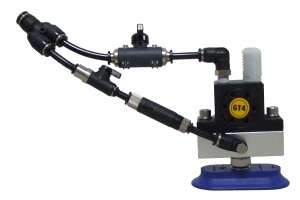

GT-4/6PVacrobat GT-4/6 A B

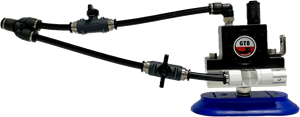

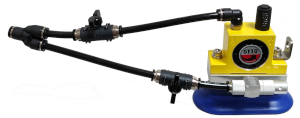

GT-8/10PVacrobat GT-8/10 B B

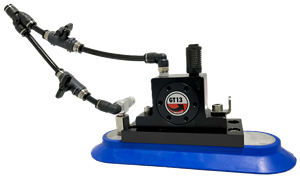

GT-13/16PVacrobat GT-13/16 C B

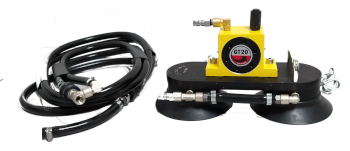

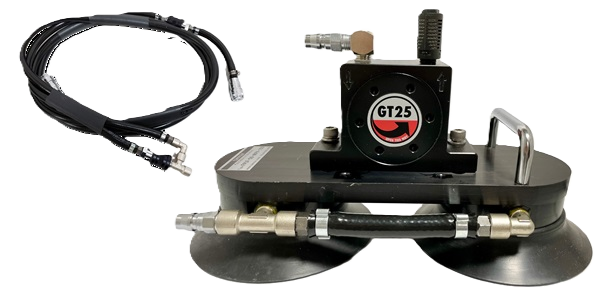

GT-20/25PVacrobat GT-20/25 D (VTC15D) 専用ホースセットを付属
GT-30/36PVacrobat GT-30/36 D (VTC15D) 専用ホースセットを付属
ピストン式
FPLF-12-XS/S/MPVacrobat FPLF-12-XS/S/M B A

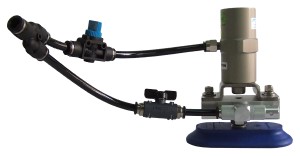

FPLF-18-S/MPVacrobat FPLF-18-S/M B A
FPLF-25-S/MPVacrobat FPLF-25-S/M C A

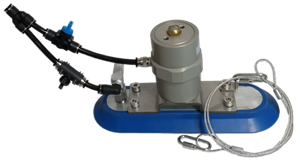

FPLF-35-S/MPVacrobat FPLF-35-S/M C A

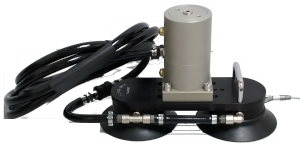

FPLF-50-MPVacrobat FPLF-50-M D (VTC15D) 専用ホースセットを付属

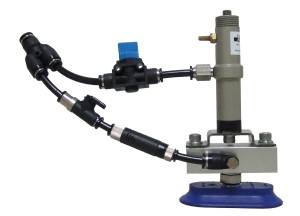

FAL-8PVacrobat FAL-8 A A

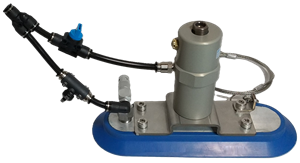

FAL-18PVacrobat FAL-18 C A
VTL-155PVacrobat VTL-155 C A

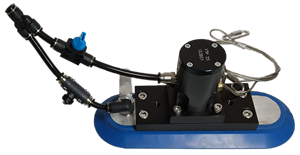

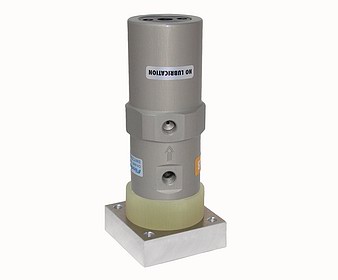

衝撃式 VTP25PVacrobat VTP25 C または φ120 A

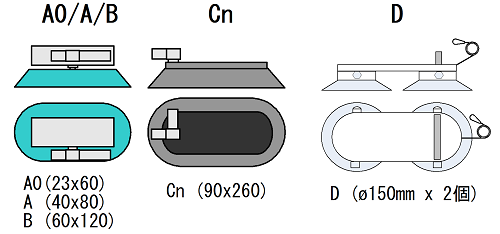

PVシリーズ 吸着クランプの形状(吸着クランプはPVセットに付属します)

吸着パッドの寸法により、セット出来るバイブレーターは限定されます。
また、吸着パッドの形状・寸法により、円筒などの曲面に吸着できる「最小曲率直径」は変化します。
パッド形状    吸着可能最小曲率φ
A0(23x60)    40mm(超小型CVTシリーズ専用)
A(40x80)     100mm
B(60x120)    150mm
C(90x190)    300mm
D(φ150x2個)     760mm

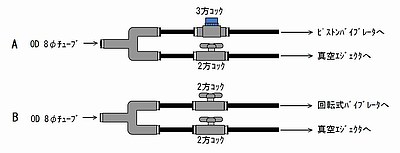

PVシリーズ ホースセットの形状(ホースセットはPVセットに付属します。一部例外あり)
