Findeva FPKシリーズ 連続衝撃式エアーバイブレータ
 |
|
●FINDEVA FPKシリーズバイブレータは1台でエアークッション式と連続衝撃式の２つの目的に使えるユニークな

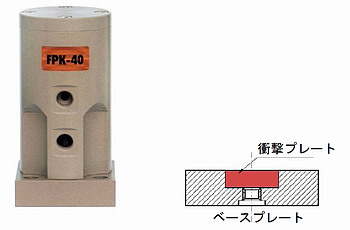

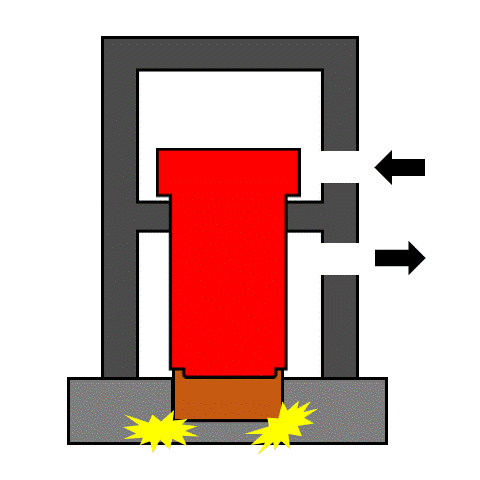

ピストンバイブレータです。 ●FPKシリーズは納入時は連続衝撃式バイブレータモードに設定されていますが、 底面のベースプレートを外し内部の溝に埋め込まれた衝撃プレートを外すことで、簡単にエアークッション式 バイブレータモードに変身させることができます。 ●FPKシリーズ連続衝撃式エアーバイブレーターは高価な コントローラーなどをまったく必要とせず、マルチインパクトを発生することができ、一般的な単衝撃式エアーノッカー （シングルインパクトタイプ）よりも単位時間当たりの衝撃数が非常に多いため、短時間で衝撃効果を発揮できます。 ●衝撃プレートは特殊硬質樹脂製を標準装備。オプションの 柔軟性 のあるウレタンゴム製衝撃プレートを1個サービス添付（同梱） しています。 ●連続衝撃式バイブレータでは始めての「オイルフリー」仕様です。 ●用途：ケミカル紛体、食品紛体、砂などのブリッジ防止に有効です。駆動源はエアーのみで防爆仕様です。 ■FPKシリーズ pdfカタログのダウンロード  |
FPKシリーズ 【仕 様】
| 様式 | 連続衝撃式／エアークッション式1台2役ピストンバイブレーター |
|---|---|
| ハウジング材質 | アルミニウム（hard-anodized) |
| ピストン材質 | ステンレス（PTFE-coated） |
| ベースプレート部材質 | アルミニウム（hard-anodized) |
| 衝撃プレート部材質 | プラスチック |
| 潤滑油 | オイルフリー(オイルミストエアーを使うと更に寿命が延長) |
| 供給エアー圧力 | 2～6bar (0.2MPa～0.6MPa) |
| 供給エアー条件 | 5μエアーラインフィルタを使用のこと（オイルフリーでの使用可） |
| 周囲温度 | 0～100℃（衝撃プレート材質に依存） |

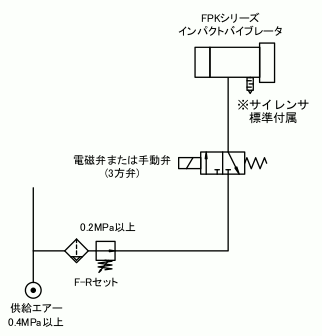

FPKシリーズ 【配 管】
 |
FPKシリーズ 【性 能】
| Model | Baffle Plate |
Frequency vpm |
Force(peak) N |
AirConsumption Nl/min |
Weight kg |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 2bar | 4bar | 6bar | 2bar | 4bar | 6bar | 2bar | 4bar | 6bar | |||
| FPK40 | none soft hard |
2100 2800 2800 |
2400 3900 3900 |
2800 4600 4600 |
195 3920 7240 |
455 10410 14990 |
730 15030 22750 |
93 100 100 |
150 195 195 |
225 360 360 |
1.2 |

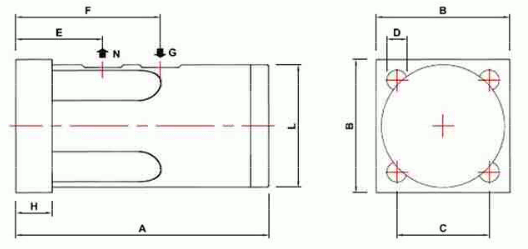

FPKシリーズ 【寸 法】
| Type | A mm | B mm | C mm | D mm |
E mm |
F mm |
G IN |
H mm |
L mm |
N OUT |
重量 kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FPK-40 | 140 | 74 | 51 | 11 | 48 | 80 | 1/4" | 20 | 68 | 1/4" | 1.2 |
