Findeva FKL-inシリーズ マルチインパクトノッカー(エアーノッカー)
|
●一般的なエアーノッカーなら1台で一定の打撃力しか得られないところが、FKL-inシリーズなら3か所ある排気位置の変更だけで衝撃力が①弱・②中・③強の3段階に調整できます。 ●一般的なエアーノッカーなら1回のバルブON-OFF操作で1回の打撃しかできず、連続打撃が必要な場合は、高価なタイマーが必要でしたが、FKL-inタイプなら付属のスピコンの調節のみで、 毎分1回以上の繰返し連続打撃が可能です。 ●結果的に、単衝撃のエアーノッカーよりも時間当たりの打撃数が非常に多いので、短時間で十分な衝撃効果を発揮でき、目的の作業が短時間で終了できます。 ●タイマーなど必要とせず、3方弁のみで瞬時スタート、瞬時停止が可能です ●オイルフリーですから、食品・医薬品業界でも問題なくご使用いただけます ●駆動源はエアーのみで防爆仕様です。 ■FKL-inシリーズ pdfカタログのダウンロード |
FKL-inシリーズ 【仕 様】
様式 | エアーノッカー(マルチインパクト:衝撃力+打撃間隔可変タイプ) |
---|---|
打撃数 | 1~60回/分(付属スロットルバルブで調整可能) |
衝撃力 | 側面の排気位置①②③の変更にて振動力を3段階可変(①弱・②中・③強)※納入時は②中に設定 |
材質 | アルミ合金(ハウジング)、ステンレス(ピストン) |
供給エアー圧力 | 3.0~6.5bar(0.30~0.65MPa) |
供給エアー条件 | エアーラインフィルタを使用のこと(オイルフリーでの使用可) |
周囲温度 | +5℃~+80℃ |

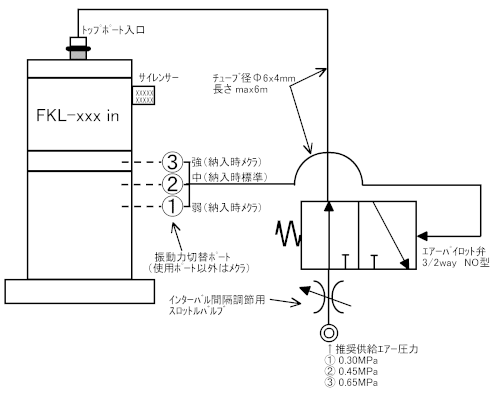

FKL-inシリーズ 【マルチインパクトモード時の配管例】
FKL-inシリーズ 【性能】
型式 | 衝撃力切替口 最低作動圧力 bar |
打撃エネルギー Nm |
打撃力 Ns |
エアー消費量 Nl/打撃 |
打撃数/min | 重量 kg |
被打撃側 板厚 |
---|---|---|---|---|---|---|---|
FKL-25in | ①3.0②4.5③6.5 | 1 - 5 | 0.5 - 1 | 0.07 - 0.2 | max. 10 | 1.03 | =<2mm |
FKL-50in | ①3.0②4.5③6.5 | 5 - 15 | 1 - 3.5 | 0.1 - 0.3 | max. 10 | 1.85 | =<3mm |
