Findeva FKL100miシリーズ インパクトバイブレータ（エアーノッカー）
 |
|
●一般的なエアーノッカーなら1台で一定の打撃力しか得られないところが、FKL100miノッカーならエキゾーストの位置を変えることで、①弱②中③強の3段階に打撃力を調整できます。 ●一般的なエアーノッカーなら1回のバルブON-OFF操作で1回の打撃しかできず、連続打撃が必要と思えば、高価なタイマーが必要でしたが、FKL100miノッカーなら付属のスピコンでの調節のみで、連続打撃が可能です（0.5～200打撃/分） ●結果的に、周波数の低い短衝撃のノッカーよりも時間当たりの打撃数が非常に多いので、短時間で十分な衝撃効果を発揮でき、目的の作業が短時間で終了できます。 ●厚い鉄板でも余裕で打撃可能です（板厚1～5mmまでOK） ●内蔵の衝撃プレートが特殊樹脂製なので、打撃時の耳障りな金属音がしません ●タイマーなど必要とせず、3方弁のみで瞬時スタート、瞬時停止が可能です ●オイルフリーですから、食品・医薬品業界でも問題なくご使用いただけます ●駆動源はエアーのみで防爆仕様です。 ■FKL100miシリーズ pdfカタログのダウンロード  |
FKL100miシリーズ 【仕 様】
| 様式 | エアーノッカー（打撃インターバル可変マルチインパクトタイプ） |
|---|---|
| 打撃数 | 0.5～200回／分（スピコンにて調整可能） |
| 衝撃力 | エキゾースト位置の変更にて強度可変（①弱、②中、③強）※納入時は③強に設定（①②はメクラ） |
| 材質 | アルミ合金（ハウジング）、ステンレス（ピストン） |
| 供給エアー圧力 | 6～8bar (0.6MPa～0.8MPa) |
| 供給エアー条件 | エアーラインフィルタを使用のこと（オイルフリーでの使用可） |
| 周囲温度 | 5～80℃ |

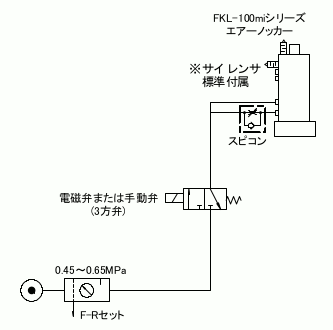

FKL100miシリーズ 【配管など】
 |
FKL100miシリーズ 【性能】
| 型式 | 作動圧力(max) bar |
打撃エネルギー Nm |
打撃力 Ns |
エアー消費量 Nl/impact |
打撃数/min | 重量 kg |
被打撃側 板厚 |
|---|---|---|---|---|---|---|---|
| FKL100mi | 6 - 8 | ①10 ②20 ③40 | ①5 ②7.5 ③10 | 0.5 - 1.1 | 0.5 - 200 | 4.5 | 1 - 5mm |

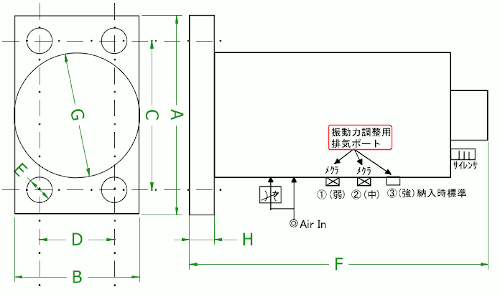

FKL100miシリーズ 【寸 法】
| Type | A mm | B mm | C mm | D mm |
E mm |
F mm |
G mm |
重量 kg |
|---|---|---|---|---|---|---|---|---|
| FKL100mi | 130 | 90 | 100 | 50 | Φ13 | 240 | Φ90 | 4.5 |
