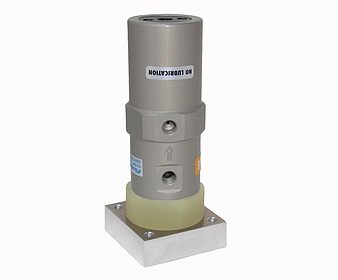

tamrax FAL-18K ノッカー（連続衝撃式バイブレータ）
 |
ピストンロッド突出式バイブレータFALシリーズに衝撃用ウレタンゴムプレートを組み込んだ、
マルチインパクト・エアーバイブレータです。
高価なコントローラーなどをまったく必要とせず、高周波エアーノッカー（連続衝撃式）として働きますので、
一般的なエアーノッカーよりも時間当たりの衝撃数が多く（30Hz以上）、短時間で大きな衝撃効果を発揮できます。

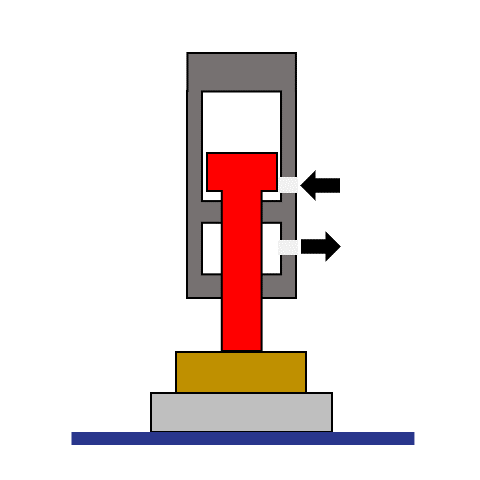

左の動画は、硬質ウレタンゴム（衝撃プレート）を使った場合の動作イメージです。
ウレタンゴムプレートを取り除けば、エアークッション式バイブレータとしても使うこともできます。
|
FAL-18K ノッカー【仕 様】
| 様式 | 連続衝撃式エアーノッカー／エアークッション式ピストンバイブレータ |
|---|---|
| プレート部材質 | アルミ合金＋硬質ウレタンゴム |
| ピストン | クロムメッキ真鍮 |
| ハウジング | ハードアノダイズドアルミ |
| 潤滑油 | オイルフリー。ただし、長寿命化には潤滑油使用が有利 |
| 供給エアー圧力 | 0.2MPa～0.6MPa |
| 供給エアー条件 | エアーラインフィルター（5μm）を使用のこと |
| 周囲温度 | +5℃～+150℃ |
FAL-18K ノッカー【性 能】
| Type | エアー消費量 Nl/min |
振動数 vpm |
振動力 N |
|---|---|---|---|
| 0.4 MPa | 0.4 MPa | 0.4 MPa | |
| FAL-18K（衝撃時） | 46 | 1716 | 203 |
FAL-18K ノッカー【寸 法】
| Type | A mm |
B φ |
C mm |
D mm |
E max. mm |
>E min. mm |
G mm |
H φ |
U mm |
J IN |
K OUT |
|---|---|---|---|---|---|---|---|---|---|---|---|
| FAL-18K | 60 | 53 | 46 | 117 | 183 | 157 | 20 | 6.5 | 25 | 1/8" | 1/8" |
